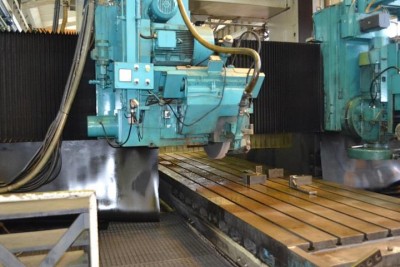

Rectificadora DANOBAT RG60-21-15

Características técnicas

Otras características técnicas

CARACTERISTICAS PRINCIPALES

• Longitud de rectificado: 6.000 mm
• Anchura de rectificado: 2.100 mm
• Altura de rectificado con muela: 1.500 mm
• Nº de ranuras de sujección: 7
• Distancia entre ranuras: 210 mm
• Anchura de la ranura: 28 H7 mm
• Peso de la pieza admisible sobre la mesa: 2.650 kg/m
• Curso máximo de la mesa (tope cilindro): 6.600 mm

DESPLAZAMIENTO HORIZONTAL DE LOS CABEZALES

• Rápido: 3.000 mm/min
• Intermitente: 5 / 50 mm
• Continuo: 300 / 3.000 mm/min
• Lento: 18 / 1 mm/min
• A pasos: 0,001 / 0,1 mm

DESPLAZAMIENTO VERTICAL MÉNSULA

• Subir o bajar: 418 mm/min

VELOCIDAD DE LA MESA

• Normal: 2 / 35 m/min
• Velocidad lenta FIJA: 5 m/min

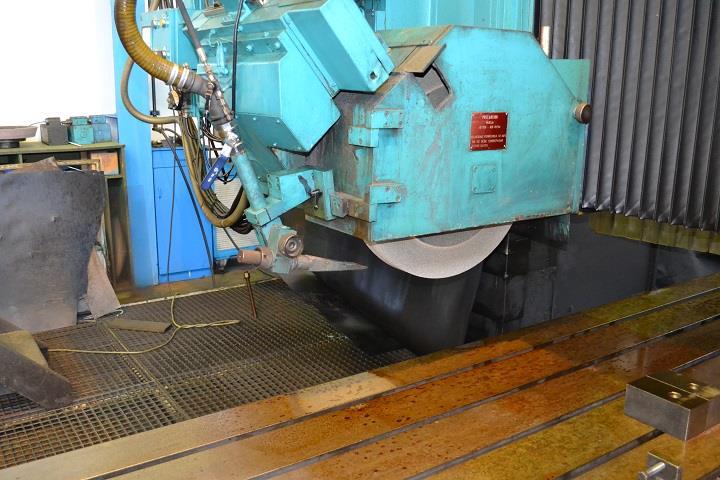

CABEZAL MUELA TANGENCIAL

• Diámetro de la muela (máx.): 750 mm
• Anchura de la muela (máx.): 150 mm
• Curso autónomo: 150 mm
• Velocidad vertical (rápida): 350 mm/min
• Velocidad vertical (lenta): 18 + 1 mm/min
• Avance vertical a PASOS: 0,001 / 0,1 mm
• Potencia: 30 CV
• R.p.m.: 960

CABEZAL MUELA UNIVERSAL

• Diámetro de la muela (máx.): 600 mm
• Anchura de la muela (máx.): 60 mm
• Giro en grados: 1 ± 110
• Curso autónomo: 700 mm
• Velocidad desplazamiento: 700 mm/min
• Velocidad LENTA: 18 / 1 mm/min
• Avance vertical a PASOS: 0,001 / 0,1 mm
